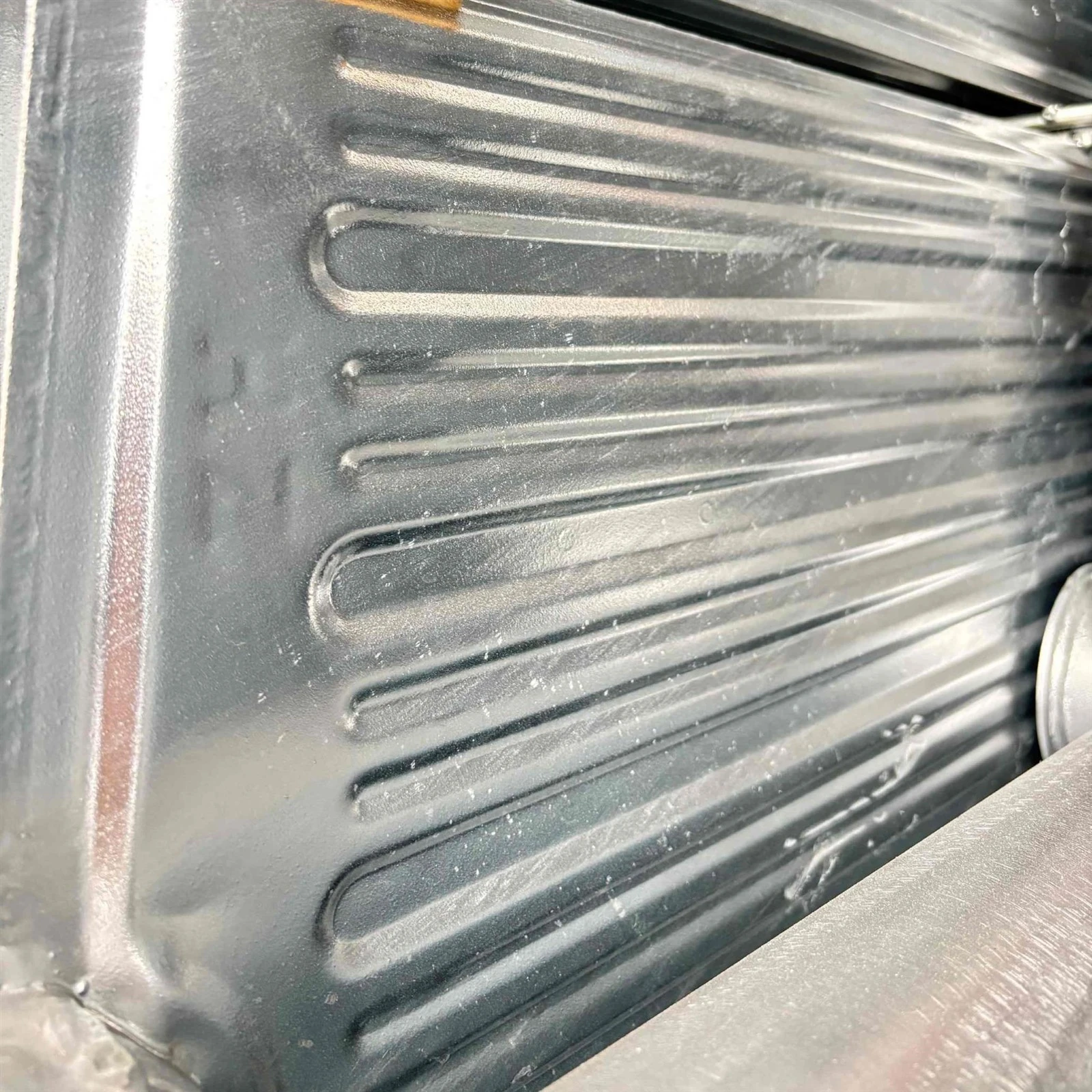

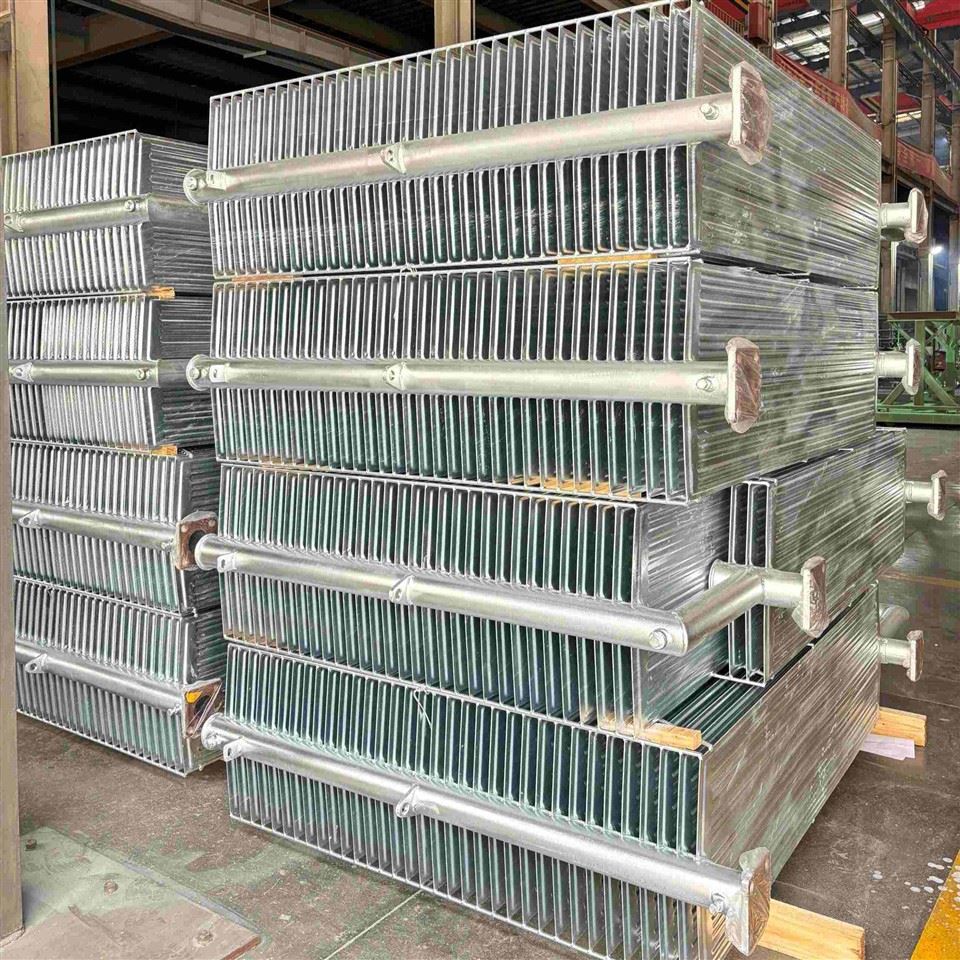

Kuum-kasttsingitud traforadiaator
100% lekketestimine: iga radiaator läbib enne tarnimist õhurõhu-lekkekatse 150 kPa juures.
Kuum-kastsingitud kaitse: tsinkkate aitab kaitsta avatud teraspindu niiskes, ranniku- ja tööstuskeskkonnas.
Tootmine alates 11 päeva: tarneaeg sõltub kinnitatud joonistest, tehnilistest nõuetest ja tellimuse kogusest.
toote tutvustus
Nantong Zhihe Electric toodabkuumtsingitud traforadiaatorid-õli{0}}toitetrafode jaoks. Disainitud vastupidavanatsingitud radiaator õli-sukeldatud trafo jaoksrakendustes, pakub see usaldusväärset soojuse hajumist ja pikaajalist{0}}kaitset nõudlikes välistingimustes. Tsinkkate pakub nii barjääri kui ka kaitset, muutes selle töökindlakskorrosioonikindel-traforadiaatorrooste, niiskuse, soolapihustuse ja tööstusliku saaste eest. Sobib eriti hästi trafoksradiaator rannikukeskkondaprojektid ja muud kõrge{0}}niiskusega rakendused.
Võrreldes tavaliste värvitud radiaatoritega, pakuvad kuumtsingitud{0}}traforadiaatorid tugevamat kaitset korrodeerivas keskkonnas. Tsinkkate aitab kaitsta teraspinda isegi siis, kui transportimisel või välistingimustes kasutamisel tekivad väikesed pinnakahjustused, mistõttu on see usaldusväärne valik rannikualade lähedusse, niiskesse kliimasse või tööstuspiirkondadesse paigaldatud trafodele.
Meie tehas ja seadmed
Auotomatic keevitusliin ja oskuslik käsitsi keevitamine
Ettevõttes Nantong Zhihe Electric toetavad meie seitse automaatset radiaatorikeevitusliini erineva suuruse ja konfiguratsiooniga traforadiaatorite järjepidevat tootmist. Kvalifitseeritud tehnikud tegelevad monteerimise, ühendusdetailide ja hoolikat käsitsitööd nõudvate kontrollidega.
Meie tehas on varustatud ka suurte haavli{0}}puhastusseadmetega pinna ettevalmistamiseks ja lekke{1}}testimiseks radiaatorite kontrollimiseks. Kõik traforadiaatorid läbivad enne tarnimist õhurõhu-lekkekatse 150 kPa juures. Need seadmed võimaldavad meil tootmisprotsessis hallata keevitamist, pinna ettevalmistamist ja kvaliteedikontrolli.
Kuumtsingitud vs. värvitud traforadiaatorid-
| Üksus | Kuumtsingitud{0}}radiaator | Värvitud radiaator |
|---|---|---|
| Korrosioonikaitse | Tsinkkate pakub barjääri ja kaitset | Kaitse sõltub peamiselt värvisüsteemist |
| Sobiv keskkond | Rannikuäärsed, niisked ja söövitavad kohad | Tavaline välis- või sisekeskkond |
| Kaitse peale väiksemaid kriimustusi | Tsink võib aidata kaitsta väikeseid avatud terasalasid | Kahjustatud värv võib terase otse paljastada |
| Pinna värv | Naturaalne tsingitud viimistlus | Saadaval kohandatud RAL-värv |
| Hooldusnõue | Üldiselt madalam söövitavas keskkonnas | Võib osutuda vajalikuks katte perioodiline ülevaatus |
| Kohandamine | Valmistatud vastavalt joonistele | Valmistatud vastavalt joonistele |
Kohandatud tootmine teie jooniste põhjal
ZHIHE ei tugine ühele fikseeritud radiaatori suurusele. Valmistame iga kuumtsingitud-traforadiaatorit vastavalt kliendi kinnitatud joonistele ja trafo jahutusnõuetele.
Kohandatavad esemed hõlmavad järgmist:
• Radiaatoripaneeli kõrgus ja laius
• Radiaatori elementide arv
• Elementide vahe
• Pöördetoru läbimõõt
• Päise pikkus
• Sisse- ja väljalaskeava paigutus
• Ääriku mõõtmed ja puurimismuster
• Radiaatori keskpunkti kaugus
• Sirge või hanekelaga konfiguratsioon
• Fikseeritud või eemaldatav paigaldus
• Tõste- ja tugidetailid
• äravoolu- ja õhutusühendused
• Kuum{0}}tsinkimise nõuded
• Pakkimise ja saatmise korraldus
Kõik mõõtmed, materjalid ja ühendusdetailid kinnitatakse enne tootmist kinnitatud joonisega
Tootmisprotsess
1. Joonis ja tehniline ülevaade
Meie insenerimeeskond vaatab enne tootmist läbi mõõtmed, ühenduste paigutuse, materjalinõuded, katserõhu, pinnakatte nõuded ja paigaldusdetailid
Ebaselge või vastuoluline teave kinnitatakse kliendiga enne joonise töökotta väljastamist
2. Materjali ettevalmistamine ja vormimine
Teraslehed ja -torud lõigatakse ja vormitakse vastavalt kinnitatud joonistele. Võtmete mõõtmeid kontrollitakse enne keevitamist, et vähendada montaaživigu
3. Radiaatori automaatne keevitamine
Radiaatorielemente toodetakse automaatsetel keevitusliinidel, et parandada keevitamise järjepidevust ja tootmise efektiivsust
Stabiilsed keevitusparameetrid aitavad kontrollida korduvate paneelide õmbluste kvaliteeti, eriti mahuliste tellimuste korral

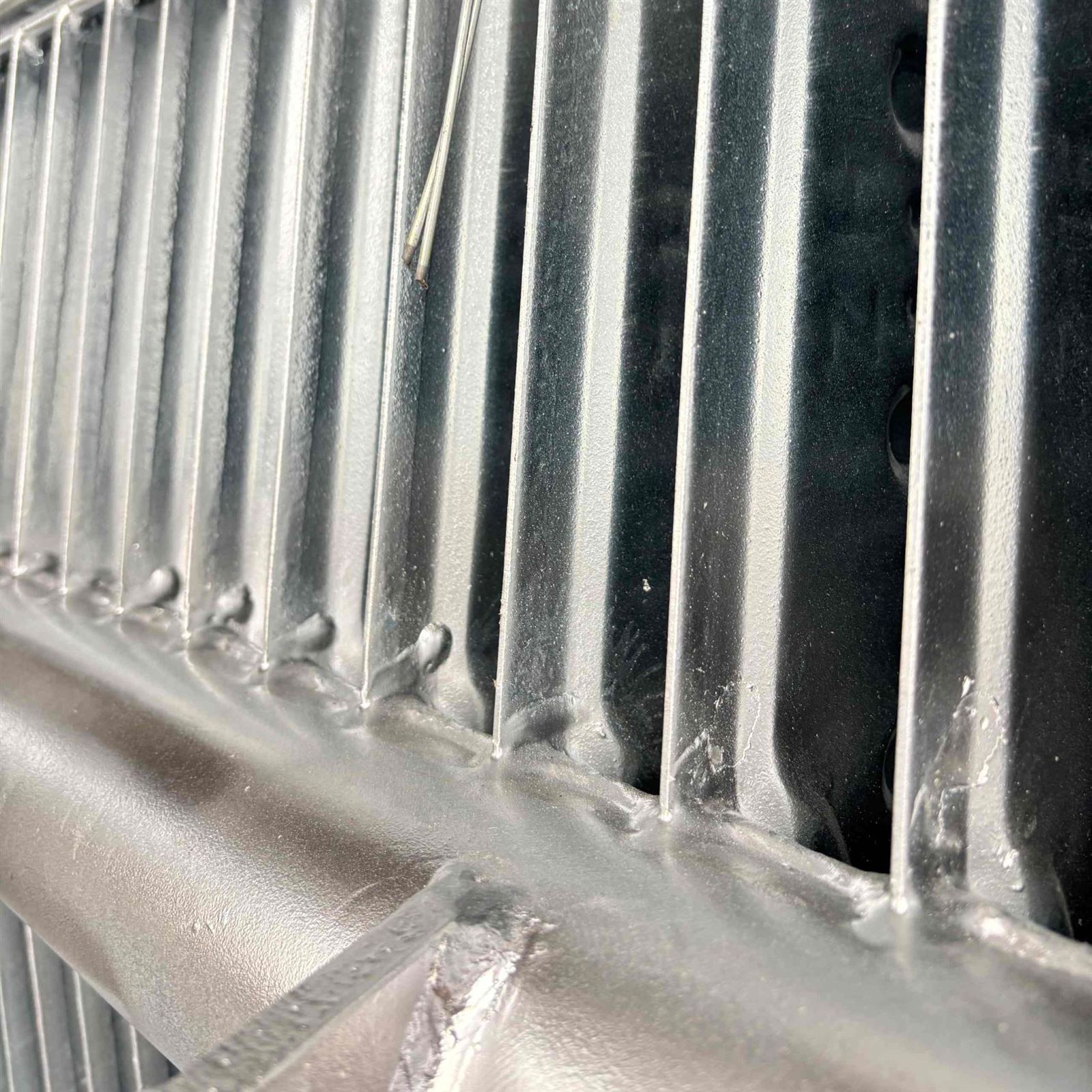

4. Käsitsi kokkupanek ja päise keevitamine
Kogenud keevitajad viivad lõpule radiaatori montaaži, heedri paigaldamise, äärikukeevituse ja muud käsitsi juhtimist vajavad valdkonnad.
Keevitusdetailid kontrollitakse enne, kui radiaator liigub katsefaasi
5. 100% lekketest
Iga radiaator läbib 20 minuti jooksul õhurõhu-lekkekatse 150 kPa juures.
Radiaator on rõhu all ja asetatakse lekke{0}}testibasseini. Keevisõmblusi ja ühendusi kontrollitakse mullide suhtes. Kõik tuvastatud lekkekohad tuleb enne radiaatori jätkamist parandada ja uuesti üle vaadata

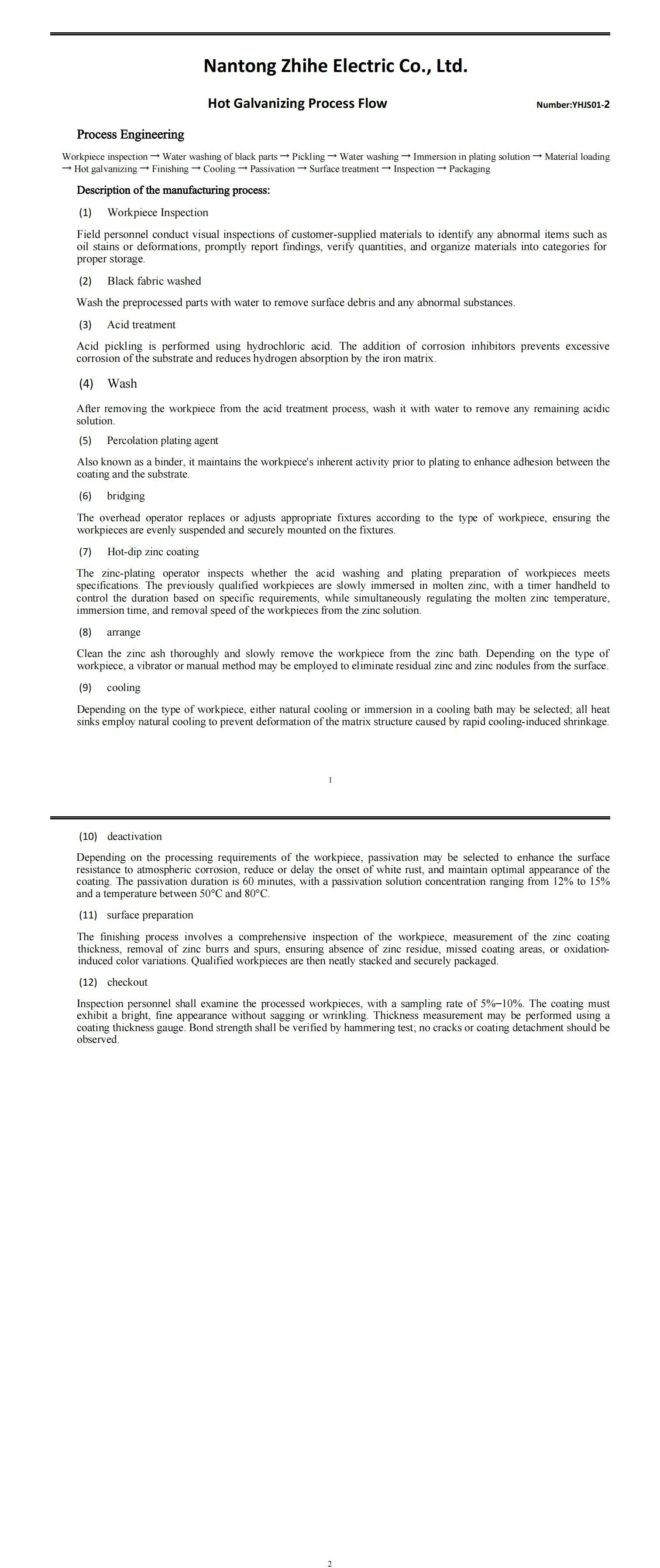

6. Pinna ettevalmistamine ja kuumtsingimine{1}}
Pärast valmistamist ja lekketesti läbib radiaator ettenähtud pinna{0}}töötluse ja galvaniseerimise.
Enne tsinkimist tuleb läbi mõelda õhutusavade, äravooluavade, tihendatud ruumide ja keevitatud detailide kujundus. Need üksikasjad kinnitatakse tehnilise ülevaatuse käigus, et toetada katte katvust ja vähendada deformatsiooni või protsessivedeliku kinnijäämise ohtu.
7. Lõplik ülevaatus ja pakkimine
Enne saatmist kontrollime:
• Üldmõõtmed
• Ääriku ja ühenduskohad
• Radiaatori keskpunkti kaugus
• Pinna välimus
• Tsinkkatte seisund
• Keevitatud ja monteeritud detailid
• Toote kogus ja identifitseerimine
• Pakendi kaitse
Enne pakkumise tegemist tuleks esitada erinõuded ülevaatuse või dokumentatsiooni kohta
Iga tellimuse kvaliteedikontroll
Kvaliteedikontroll integreeritakse tootmisprotsessi, mitte ei jäeta lõppkontrollini
Meie standardsed kontrollpunktid on järgmised:
• Sissetuleva{0}}materjali kinnitus
• Joonistamine ja tootmine{0}}dokumentide ülevaatus
• Mõõtmete{0}}kontrolli moodustamine
• Keevitus{0}}protsessi juhtimine
• Montaaži ülevaatus
• 100% õhu-rõhu lekke testimine
• Pinna{0}}töötluse kontroll
• Lõplik mõõtmete ja visuaalne kontroll
• Saate{0}}eelne ülevaatus
Ülevaatusdokumente saab läbi arutada vastavalt kliendi projektile ja ostunõuetele.
Tootmisvõime
ZHIHE opereerib automaatseid traforadiaatorite keevitusliine, mida toetavad kvalifitseeritud käsitsi keevitus- ja montaažimeeskonnad.
See kombinatsioon võimaldab meil käsitleda nii korduvat tootmist kui ka kohandatud disainilahendusi. Automaatne keevitamine toetab järjepidevat paneelide tootmist, samas kui päiste, äärikute, tugikonstruktsioonide ja mittestandardsete detailide puhul kasutatakse käsitsi toiminguid.
Meie tootmismaht hõlmab:
• Tavalised traforadiaatorid
• Kuum{0}}tsingitud traforadiaatorid
• Gooseneck trafo radiaatorid
• Eemaldatavad traforadiaatorid
• Radiaatori ja päise komplektid
• Kohandatud trafo jahutussõlmed
Kuum-tsingitud traforadiaatori tootmine algab ligikaudu 11 päevast. Kinnitatud ajakava sõltub joonise kinnitusest, kogusest, galvaniseerimisnõuetest ja kehtivast tootmiskorraldusest.v
OEM- ja ODM-i võimalused
Nantong Zhihe Electric toodab traforadiaatoreid vastavalt kliendi joonistele ja tehnilistele kirjeldustele. OEM-projektide puhul vaatame enne tootmist läbi mõõtmed, paneelide koguse, päise konfiguratsiooni, ühendusasendid ja testimisnõuded.
ODM-projektide puhul saab meie meeskond teiega koostööd teha, et täpsustada radiaatori konfiguratsiooni vastavalt teie trafo paigutusele, paigaldustingimustele ja jõudlusnõuetele. Saame arutada ühenduste, paigaldusdetailide ja pinnatöötluse praktilisi kohandusi, seejärel esitada teile enne valmistamist kinnitamiseks joonised.
Prototüübi aruteludest kuni partii tootmiseni toetame jooniste ülevaatamist, keevitamist, lekketesti ja kontrolli. Saatke meile oma joonised või võtmeparameetrid ning me hindame tootmisvõimalusi ja koostame hinnapakkumise.
Miks töötada ZHIHE-ga?
ZHIHE on spetsialiseerunud trafode kohandatud lehtmetallist{0}}ja konstruktsioonikomponentidele. Meie tootmine keskendub pigem trafoõlimahutitele, traforadiaatoritele ja nendega seotud mehaanilistele sõlmedele, mitte terviklikele elektriseadmetele.
Kliendid töötavad meiega:
- Tootmine kinnitatud jooniste alusel
- Automaatne ja käsitsi keevitamise võimalus
- 100% radiaatori lekkekatse
- Kohandatud pinna{0}}töötluse valikud
- Mittestandardsete kujunduste{0}}tugi
- Paindlik prototüüp ja partii tootmine
- Tehniline kinnitus enne valmistamist
- Tootmise ja{0}}saadetise eelkontrolli tugi
Meie eesmärk on sirgjooneline: valmistada radiaator õigesti, kontrollida selle tihedust ja tarnida see vastavalt kinnitatud tehnilistele nõuetele.
Mida saata hinnapakkumise saamiseks
Palun saatke oma GA joonis või radiaatori joonis, kogus, ühenduse mõõtmed, nõutav pinnatöötlus, paigalduskeskkond ja testimis- või dokumentatsiooninõuded. Vaatame spetsifikatsioonid üle ning esitame hinnapakkumise ja tootmisgraafiku.Tootmine algab 11 päevast, olenevalt lõplikest joonistest ja tellimuse kogusest.
KKK
Kas saate meie jooniste järgi radiaatoreid valmistada?
Jah. Valmistame kliendi jooniste järgi ning kinnitame võtme mõõdud ja ühendused enne tootmist.
Kas iga radiaatori leket on testitud?
Jah. Iga radiaator läbib enne tarnimist õhurõhu-lekkekatse 150 kPa juures. Projekti-spetsiifilised protseduurid saab kinnitada tehnilise ülevaatuse käigus.
Kas tsingitud radiaatorit saab pärast värvida?
Jah, kui projekt seda nõuab. Palun öelge meile eelnevalt kindlaksmääratud kattesüsteem, et saaksime viimistlusnõuded üle vaadata.
Millist teavet on vaja radiaatori asendamiseks?
Eelistatakse joonist. Kui see pole saadaval, esitage fotod, üldmõõtmed, ühenduste suurused ja asukohad, keskpunkti kaugus ja vajalik kogus.
