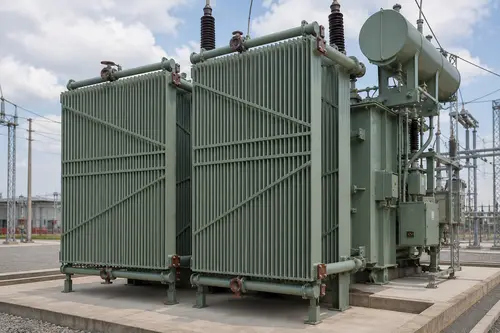

Generaatori samm{0}}ülemine (GSU) trafo võib pikka aega töötada nimikoormuse lähedal. Selle jahutussüsteem peab eemaldama südamiku ja mähise kaod, ületamata lubatud õli ja mähise temperatuuri piire. Halb radiaatori valik võib kiirendada isolatsiooni vananemist, piirata trafo võimsust ja suurendada katkestusriski.
Valides atrafo radiaator generaatori astmelise{0}}trafo jaoksnõuab enamat kui paneeli mõõtmete võrdlemist. Jahutusfunktsiooni, õliringlust, paagi liideseid, koha tingimusi ja kontrollinõudeid tuleb käsitleda koos. Trafo projekteerija peaks kontrollima soojusarvutust, radiaatori tootja aga ehitab vastavalt kinnitatud joonistele.
1. Määratlege trafo kaod, nimivõimsus ja jahutusvõimsus
Valik peaks algama garanteeritud kahjumiga, mitte ainult MVA-ga. Sama nimiväärtusega trafod võivad oma südamiku, juhtmete, impedantsi ja tööprofiili tõttu toota erinevat soojust.
Projekteerija peaks jahutusvõimsuse arvutama, võttes arvesse tühi-koormust, koormust ja hajuvaid kadusid ning põhipaagi poolt hajutatud soojust. RFQ aelektrijaama trafo radiaatorpeaks sisaldama trafo nimiväärtust, pingeklassi, kogukadusid, lubatud temperatuuritõusu, õlitüüpi, ümbritseva{0}}temperatuuri vahemikku ja kõrgust merepinnast. Radiaatorite arvu kopeerimine varasemast trafost ei ole ohutu, välja arvatud juhul, kui soojustingimused on tõesti võrreldavad.
2. Valige sobiv ONAN või ONAF jahutuskorraldus
ONAN-süsteemis tõuseb kuum õli loomulikult ülemisse radiaatori päisesse ja naaseb pärast jahutamist alumise ühenduse kaudu. Radiaatori kõrgus, päise läbimõõt ja õli{1}}voolutakistus mõjutavad seda termosifooni tsirkulatsiooni.
AnONAF trafo radiaatorkasutab ventilaatoreid õhuvoolu suurendamiseks ja trafo kõrgema reitingu toetamiseks. Disain peaks määratlema ventilaatori koguse, õhuvoolu suuna, lülitusastmed, lisatoite ja häiresignaalid. Samuti peaks see märkima lubatud koormuse, kui üks ventilaatorirühm pole saadaval. Sunnitud või suunatud õlisüsteemide puhul tuleb kogu GSU trafo jahutussüsteemi osana üle vaadata pumba jõudlus ja vooluahela rõhukadu.
3. Kinnitage radiaatori kogus, mõõtmed ja nõutav soojus{1}}eraldusala
Jahutus sõltub soojus{0}}ülekandepinnast, õlijaotusest ja õhuvoolust. Rohkemate elementide lisamine ei paranda õlitee piiratust ega halba ventilatsiooni.
Kohandatud trafo radiaatori joonis peaks määratlema pankade arvu, elemendid paneeli kohta, elemendi kõrguse ja sammu, päise{0}}toru läbimõõdu, ühenduse suuruse ja ventilaatori katvuse. Tuletõkkeseinte, akustiliste tõkete ja lähedalasuvate seadmete vahele on vaja piisavat vaba ruumi, et vältida kuuma -õhu retsirkulatsiooni.
Eemaldatav traforadiaator on praktiline suurte GSU-seadmete jaoks, kuna see lihtsustab transporti ja asendamist. Igas eemaldatavas pangas on aga täiendavad ventiilid, äärikud, tihendid ja väli{1}}tihendid.
4. Kontrollige ääriku liideseid, keskkaugust ja õli{1}}vooluühendusi
Liidese vead viivitavad sageli lõplikku kokkupanekut. Heakskiidetud joonisel tuleks tuvastada ülemine ja aluminetrafo radiaatori ääriku keskpunkti kaugus, ääriku mõõtmed, poldi-ava muster, tihendi tüüp ja ühenduse suund.
Klapi käepidemed, õhu{0}}vabastuskorgid, tühjenduspunktid, tõsteaasad ja traksid peavad pärast paigaldamist olema juurdepääsetavad. Asendustrafo radiaatori puhul mõõtke olemasolevaid seadmeid otse; trafo nimesilt üksi ei saa kinnitada vahetatavust.
Kui kehtivad IEC vahetatavuse mõõtmed, märkige need ostu spetsifikatsioonis. Kontrollidokumendiks jääb ostja kinnitatud joonis.
5. Arvestage koormustsükleid, ümbritseva õhu temperatuuri ja jahutuse koondamist
Baas-koormusjaam võib hoida oma GSU trafot kuude jooksul tugevalt koormatuna, samal ajal kui haripunktid ja taastuvad elektrijaamad muudavad koormust sagedamini. Radiaatori valik peaks kajastama tegelikku töötsüklit.
Kõrge ümbritsev temperatuur, päikesekiirgus, tolm ja piiratud õhuvool vähendavad jahutust. Suur kõrgus vähendab ka õhutihedust. Akõrge-ümbritseva-temperatuuriga traforadiaatorseetõttu võib mõõdukas kliimas vajada rohkem pinda või sundõhuvoolu kui sarnane seade.
Kui tehas peab jätkama tööd ühe radiaatoripanga või ventilaatorirühmaga isoleeritud, määratlege see koondamisnõue enne paigutuse lõplikku vormistamist.
6. Täpsustage materjalid, keevituskvaliteet ja lekke{1}}testimise nõuded
Radiaatori elemendid on valmistatud suhteliselt õhukesest terasest, mis muudab õmbluse konsistentsi ja päise keevitamise kriitiliseks. Väikesed defektid võivad pärast transportimist või termotsüklit areneda õlilekkeks.
Kvalifitseerudes atrafo radiaatori tarnija koos lekkekontrolliga, vaadata üle materjali jälgitavus, vormimisseadmed, keevitusprotseduurid, kinnitused ja remondikontrollid. Enne katmist tuleb iga radiaator läbida mõõtmete kontrolli ja lekkekatse.
Spetsifikatsioonis tuleb märkida katsekeskkond, rõhk, hoidmisaeg ja vastuvõtukriteeriumid. Nantong Zhihe Electric teostab kehtivate tellimuste puhul 100% radiaatori lekketesti 150 kPa juures vastavalt kinnitatud kliendi spetsifikatsioonidele. Kõik parandatud alad tuleb enne pinnatöötlust uuesti testida.
7. Sobitage kattesüsteem elektrijaama keskkonnaga
"Välisvärv" ei ole piisav spetsifikatsioon. Sise-, ranniku-, kõrbe- ja tööstuselektrijaamad tekitavad erinevaid korrosiooniriske.
Trafo radiaatori kattesüsteem peaks määratlema pinna ettevalmistamise, kruntvärvi, vahekihi, pealisvärvi, kuiva -kile paksuse ja kontrollimeetodi. C4 või C5 kaitse võib olenevalt nõutavast vastupidavusest sobida ranniku- või reostatud aladele.
Tõsise kokkupuute korral võib kaaluda kuumtsingitud traforadiaatorit-, kuid tsinkimist tuleb projekteerimisel kaasata, kuna see mõjutab õhutamist, äravoolu ja mõõtmete reguleerimist. Sisepinnad peavad jääma puhtaks, kuivaks ja ühilduma trafoõliga.
8. Hinnake ülevaatust, transporti, paigaldust ja tarnija suutlikkust
Tarnija hindamine peaks hõlmama kogu protsessi, mitte ainult paneeli hinda. Kvalifitseeritudkohandatud traforadiaatorite tootja elektrijaamaprojektide jaokspeaks demonstreerima tõmbekontrolli, stabiilset vormimist ja keevitamist, ääriku{0}}asendi kinnitusi, 100% lekketesti, katte kontrollimist ja kaitstud ekspordipakendit.
Transpordi ajal peavad radiaatorid olema toestatud nende konstruktsiooniraamidele. Elemendid, äärikupinnad, ventiilid ja katte servad vajavad kaitset löökide ja niiskuse eest. Enne paigaldamist kontrollige sisemist puhtust, tihendeid, ääriku joondamist ja ventiili toimimist. Pärast õli täitmist ja õhutamist kontrollige kõiki põlluliideid lekke suhtes.
Nantong Zhihe Electric toodab joonistus{0}}põhinevaid radiaatoreid jõutrafode ja GSU projektide jaoks. Meie võimalused hõlmavad seitset automaatset radiaatori keevitusliini, tootmisvõimsust ligikaudu 100 komplekti päevas, C3–C5 katmisvõimalusi ja kuumtsingitud radiaatorite tootmist.
Tehnilise ülevaate saamiseks saatke meile kinnitatud joonis, jahutusmeetod, ääriku detailid, katsenõuded, katte spetsifikatsioon ja tarnegraafik.
Saatke ülevaatamiseks oma GSU trafo radiaatori joonis
